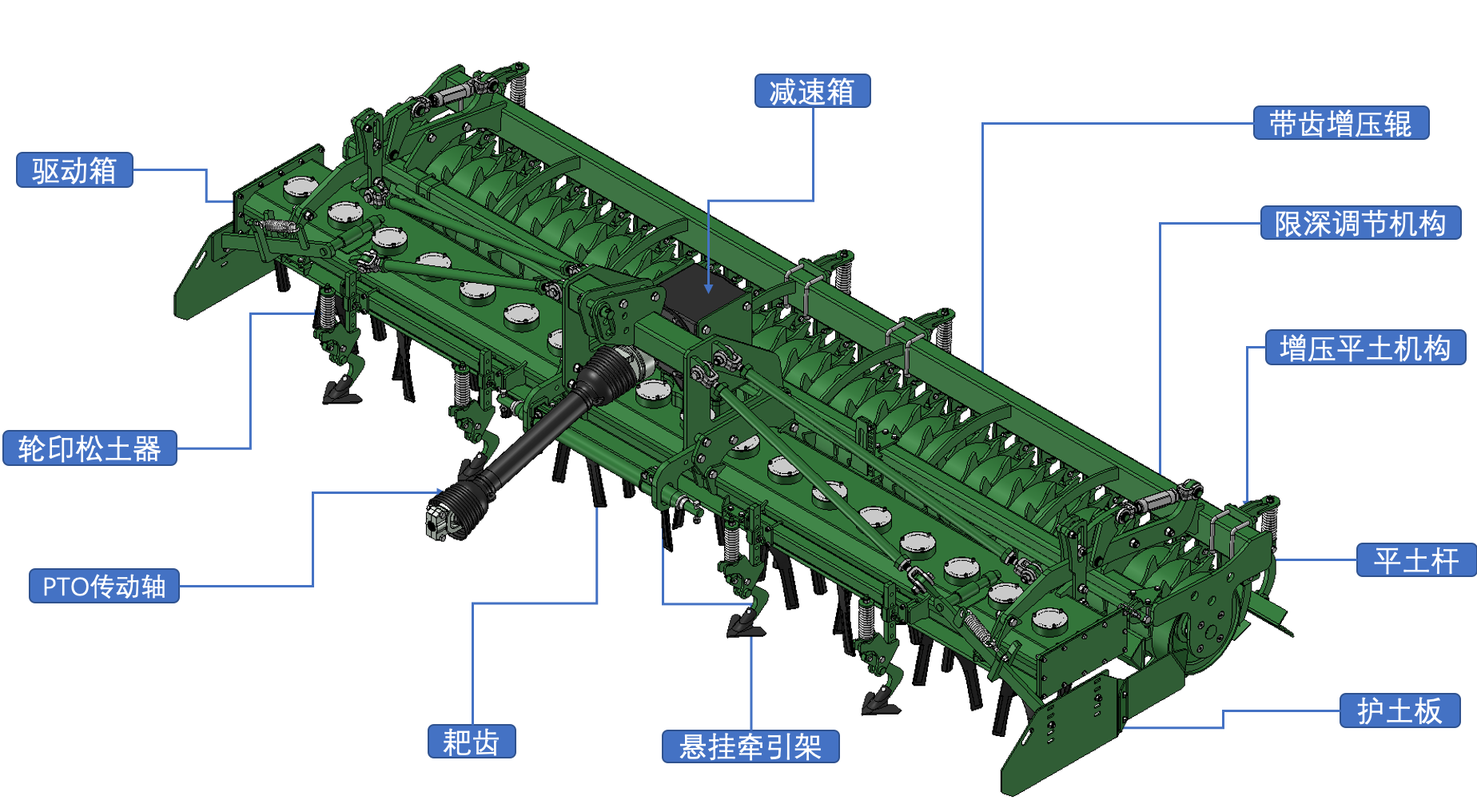

? 動力耙是指利用拖拉機動力輸出軸,通過萬向節傳動軸和傳動系統,驅動工作部件進行旱田碎土整地作業的機具。主要工作部件是一排立軸轉子,每個轉子裝有兩個直立耙齒。工作時轉子由動力輸出軸通過傳動系統驅動,一邊旋轉,一邊前進,撞擊土塊,使耕層土壤松碎。碎土后經平土杠將土壤凹陷部分填滿,進行首次平土,再使用鎮壓輥進行土壤壓實保墑,最后使用增壓平土板進行二次整平。

型號 ?耙齒刀盤數量 耙齒中心距/cm 工作幅寬/cm 耙輥 重量/KG 配套動力
QDB-B6-450 ? ? ? 18 ? ? ? 24.5 ? ? ? 450 帶齒耙輥 2635 220-300
QDB-B6-400 ? ? ? 16 ? ? ? 24.5 ? ? ? 400
2425 200-270
QDB-B6-300 ? ? ? 12 ? ? ? 24.5 ? ? ? 300 1830 180-240



結構介紹

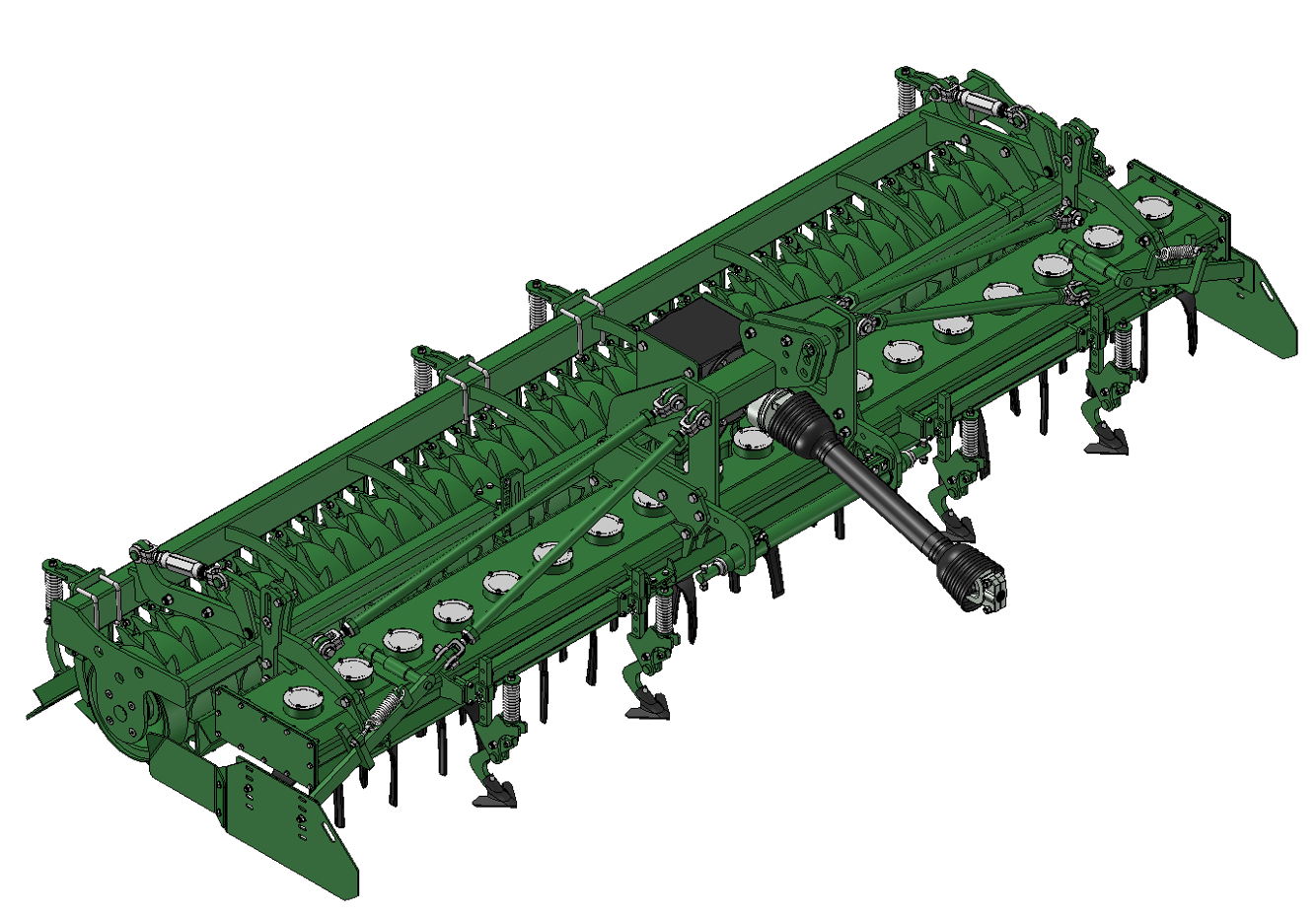

產品特點

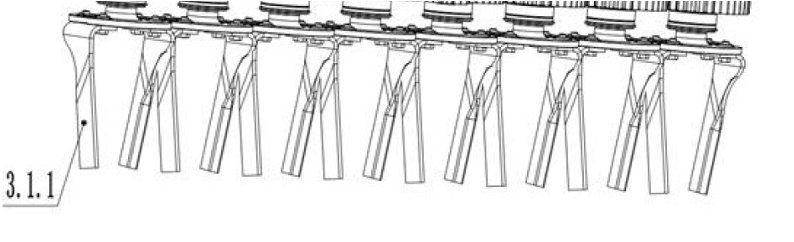

特殊調度排列的耙齒布局

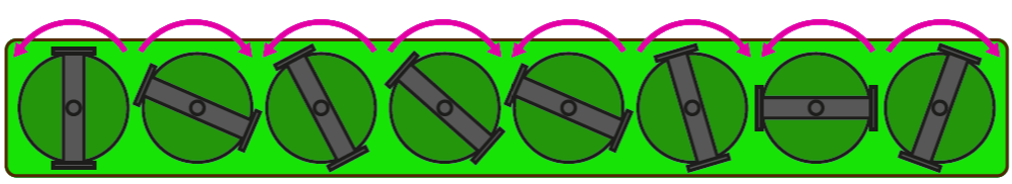

傳統的動力驅動耙機構均為90°交錯排列:

無順序的的耙齒,導致耙齒在入土?xí)r得峰值扭矩過高,導致機器和拖拉機的壓力過大,工作時拖拉機的油耗也相應增加。

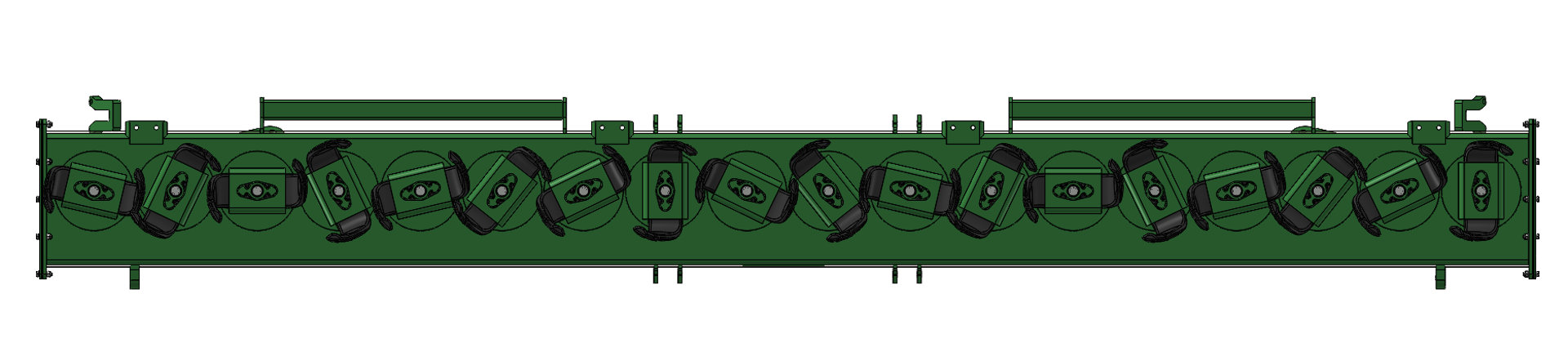

? 而德科力拓的動力驅動耙每組的耙齒間距只有245mm,越小的間距有助于更好地分散扭矩,降低功率;同時會產生更好的土壤作業效果。

? 特殊角度排列的的耙齒布局意味著作業時耙齒是逐漸深入土壤中進行耕作,破碎均勻,機器更平穩。隨著機器的震動和峰值載荷變小,機器承受的壓力也相應減小,功率和燃料需求相應減少。



齒輪箱傳動機構

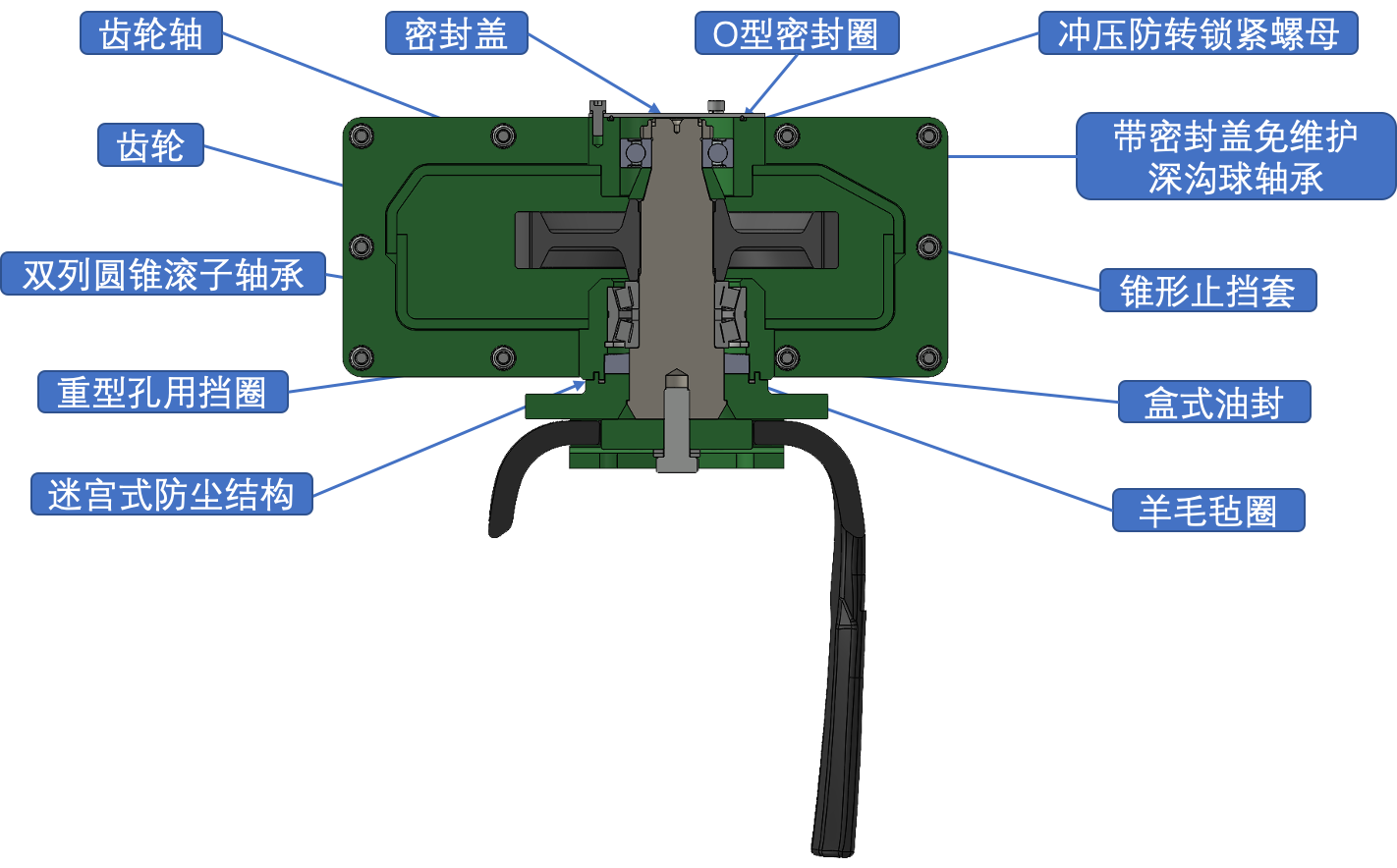

  • 德科力拓的軸承選用:市面上的齒輪箱軸承檔,均使用上下兩個單列圓錐滾子軸承鏡像放置。我們的下端使用雙列圓錐滾子軸承,壽命比傳統圓錐滾子軸承長30%;多軸向抗沖擊,高負載能力。上端使用帶蓋免維護的深溝球軸承,起軸承穩定作用,因?yàn)橄潴w內機油無法輪滑到上端軸承檔,使用帶蓋免維護軸承便易于維護。

  • 德科力拓的密封結構:采用O型密封圈,盒式油封,毛氈圈多重密封有效可防止水和土壤滲入轉子和齒輪箱。

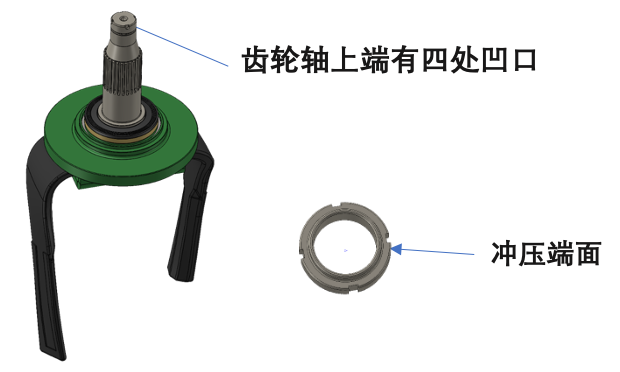

  • 德科力拓的齒輪軸上端加工出四處凹口,配以自制的圓螺母,擰緊后將螺母上端面沖入軸的凹槽處用于鎖緊。保證軸和齒輪的可靠性。



工作深度調節

結構說明:

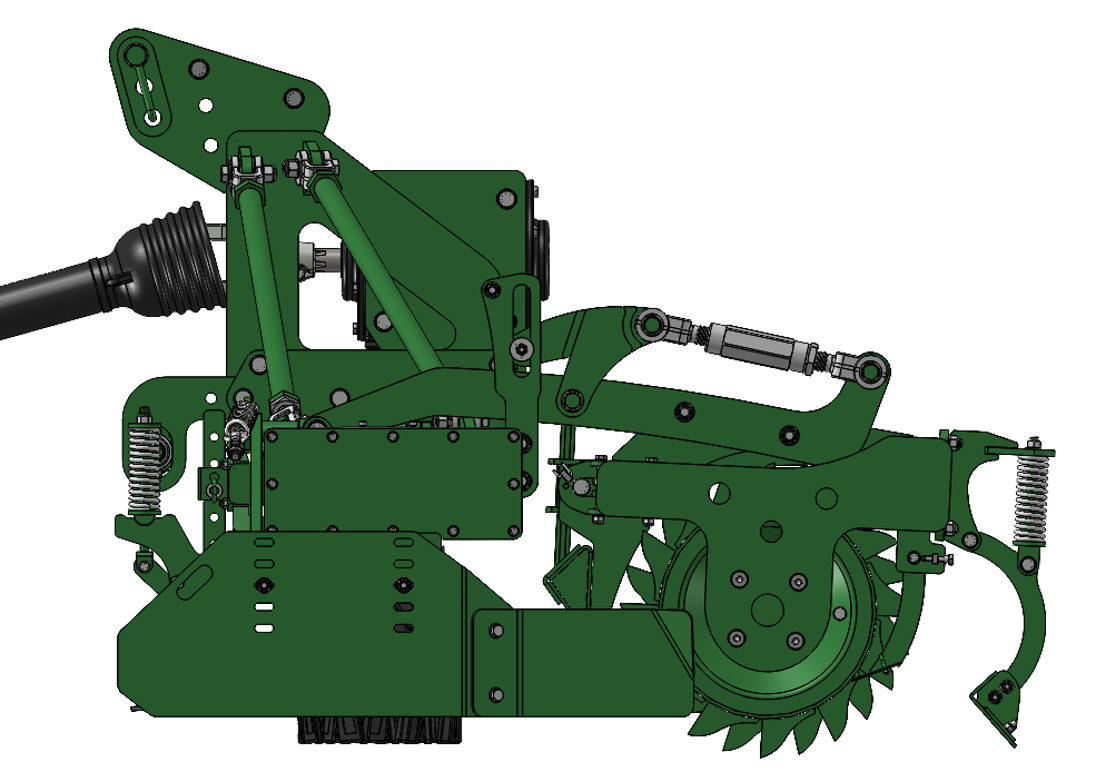

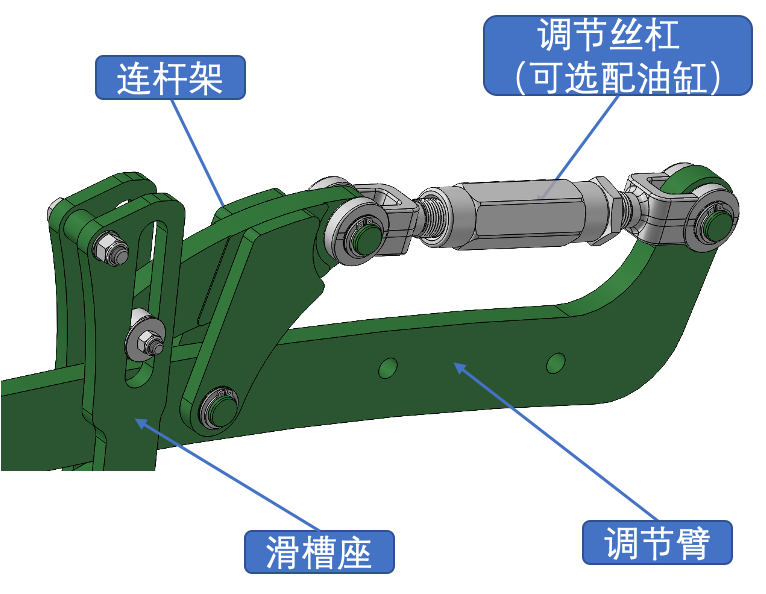

工作原理:此為一個4連桿滑槽機構,通過調節絲杠,可對工作深度進行無級別調節。作業深度調節范圍(0-20cm)。

平土機構

前平土杠:

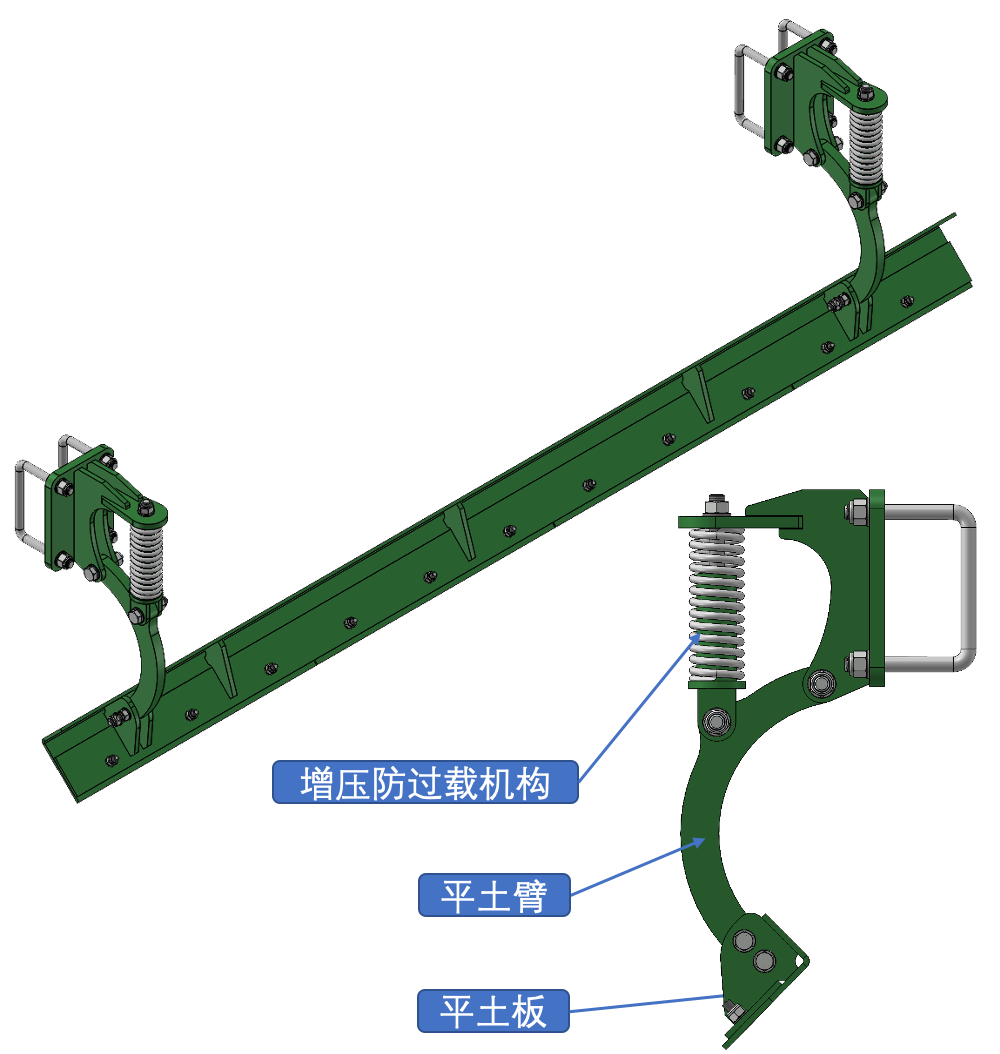

后增壓平土板:

前平土杠工作原理:

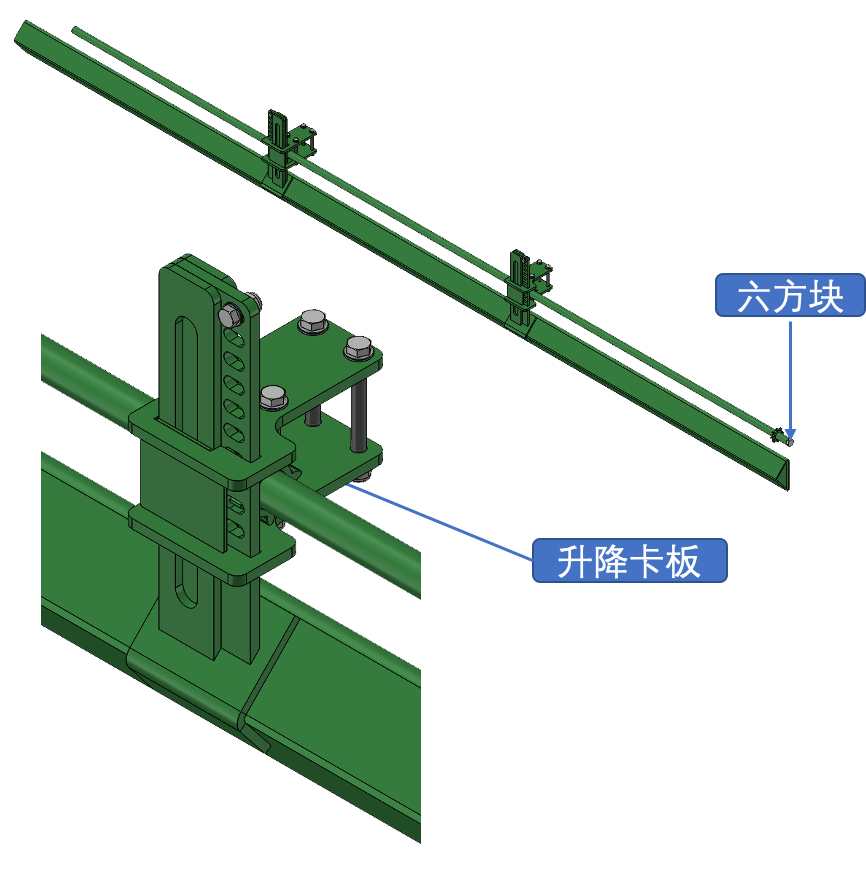

通過擰動末端六方塊對整個平土杠進行深度調節。下端呈三角的平土板,對從耙齒打碎過來的土進行初次平整。

后增壓平土板工作原理:

平土板在工作時通過彈簧對地壓力,使平土效果更好。平土板遇到石塊等大阻力時,彈簧受力回彈保護整體結構。

平土板600mm一段,使用沉頭螺栓固定,使用耐磨材料,磨損后可更替。

碎土后經平土杠將土壤凹陷部分填滿,進行首次平土,再使用鎮壓輥進行土壤壓實保墑,最后使用增壓平土板進行二次整平。



輪印松土器

工作原理:

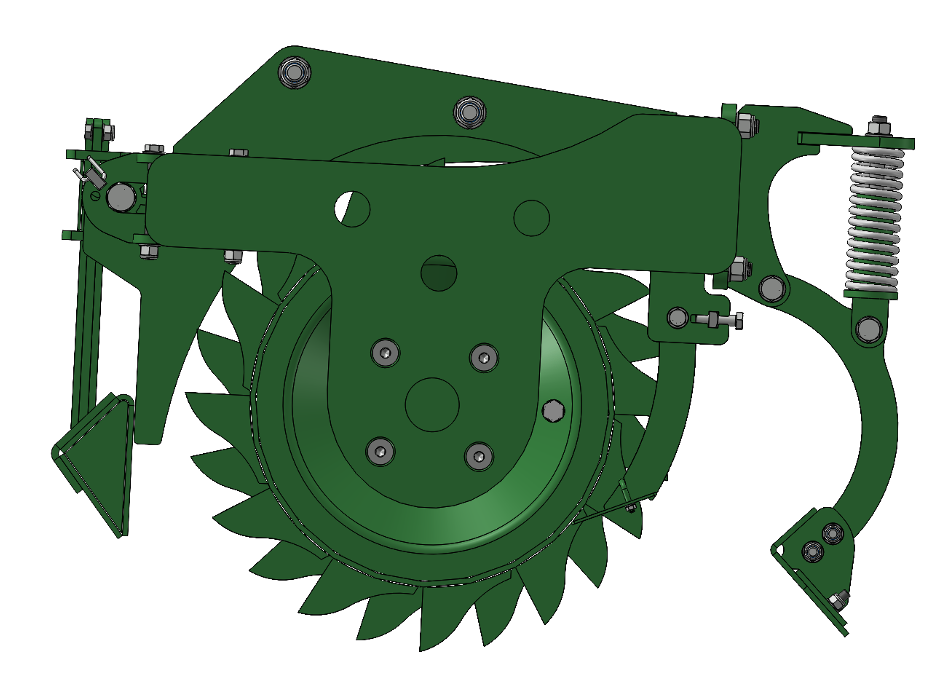

鏟尖在松土過程中遇到石塊等阻力過大時,松土臂會拽著防過載裝置,以限位軸為中心,向后轉動。阻力消失后,被彈簧復位,通過限位螺栓限位。

輪印松土器應用

驅動耙應用:

如圖所示,拖拉機在作業時,輪胎因?yàn)橥侠瓩C(jī)自重,在輪胎行走區域留下一道很深的輪印。驅動耙作業時,面對壓實得土壤,會導致齒輪箱部分耙齒的扭矩過大,導致整機晃動,影響穩定性。壓實得土壤,耙齒作業的深度會相應減少,導致作業區域會存有凹坑的情況,對土地的平整度會產生相應的影響。每個輪胎后配有一個輪印松土器,松土器可在根據輪胎的中心距變化在橫梁上調節,以及松土深度均可調節。

播種機應用:

此款設計同樣可以應用于播種機前端。因壓實的土壤會影響播種開溝的深度,導致輪胎后的種子會高于輪胎旁邊的種子。
